Le tableau électrique est un élément clé de votre maison. En tant que centre névralgique des circuits électriques, il distribue l’électricité, protège votre installation ainsi que les appareils électroménagers et les personnes présentes dans le domicile. Si vous êtes perplexe face à cette boîte mystérieuse, sachez qu'il n'est pas si complexe de s'y retrouver. Voici un aperçu des différentes composantes de votre tableau électrique et leur fonction dans votre habitation.
Présentation du tableau électrique

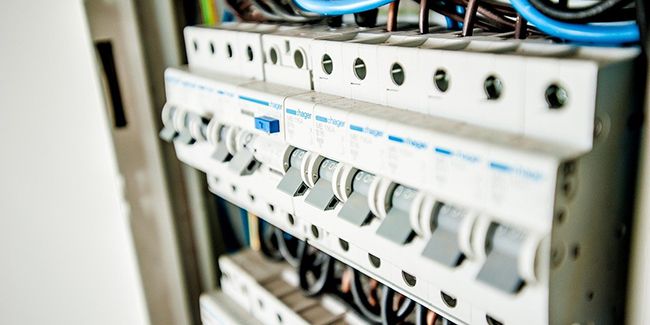

Habituellement installé près du compteur, le tableau électrique se présente sous la forme d'un coffret en plastique contenus dans des rails métalliques. Ces rails hébergent les dispositifs de répartition et de protection, tels que les disjoncteurs et les interrupteurs. Cette organisation permet de gérer lisiblement l'ensemble des connexions électriques, tout en offrant la possibilité d'ajouter des modules supplémentaires selon vos besoins.
Les protections essentielles
Le dispositif différentiel 30 mA
Conformément aux normes électriques, tout tableau doit intégralement protéger ses utilisateurs. Les interrupteurs différentiels en font partie intégrante. Il en faudrait au moins deux, dont un de type A, dédié aux appareils à forte consommation comme les lave-linges et plaques de cuisson. Leur rôle principal consiste à détecter les fuites de courant. En cas d'anomalie, ils déclenchent le circuit, protégeant ainsi chaque utilisateur.
- Type A : pour appareils puissants (lave-linge, plaques de cuisson, etc.) ;
- Type AC : pour les prises et l’éclairage ;
- Type Hi : destiné aux équipements sensibles (congélateur, matériel informatique, alarme, etc.).
Les disjoncteurs divisionnaires
Utilisés en complément des interrupteurs différentiels, les disjoncteurs divisionnaires surveillent chaque circuit. Ils coupent automatiquement le courant en cas de court-circuit ou de surtension, une action qui se manifeste par la chute de leur manette. Deux types courants existent :
- 16 A : pour éclairage ou volets électriques ;
- 20 A : pour électroménager et chauffage ;
- 32 A : pour plaques de cuisson.
Note : Les disjoncteurs se substituent désormais aux fusibles, devenant obligatoires.
Le disjoncteur différentiel
Cet équipement, bien qu'optionnel, optimise la sécurité en protégeant tant les personnes que le matériel. Il se déclenche avant que les fuites ne mettent en danger la santé humaine et surveille non seulement les fuites de courant, mais également les surcharges. Différentes puissances correspondent à leurs applications spécifiques :
- 2 A : VMC et sonnerie ;
- 10 A : éclairage et chaudières ;
- 20 A : électroménager ;
- 32 A : plaques de cuisine.
Les protections supplémentaires
Le parafoudre
Ce dispositif protège vos équipements électroniques des surtensions causées par des orages. Installé près du disjoncteur principal, il redirige les surtensions vers la terre grâce à un raccordement approprié, réduisant ainsi les risques d'endommagement en cas de foudre.
Les connecteurs et borniers
Les peignes électriques, souvent appelés connecteurs, relient les divers composants du tableau. Il en existe de deux types : verticaux, qui distribuent l'alimentation vers les dispositifs différentiels, et horizontaux, qui connectent ces dispositifs aux disjoncteurs. Le bornier de terre assure quant à lui l'évacuation des fuites de courant, consolidant ainsi la sécurité globale.
Modules supplémentaires
Vous pouvez également ajouter des modules adaptés à des besoins spécifiques :
- Parafoudre : indispensable dans les zones sujettes à la foudre ;
- Contacteur jour/nuit : optimise la gestion des ballons d'eau chaude ;
- Délesteur : régule votre consommation électrique en fonction des besoins ;
- Télérupteur : commande plusieurs points d'éclairage ;
- Relai temporisé : éteint automatiquement les lumières après un laps de temps défini.
Bien que l'utilisation de ces appareils puisse sembler technique, la compréhension de votre tableau électrique facilitera la gestion de vos problèmes électriques. N'oubliez pas qu'il est toujours préférable de faire appel à un professionnel pour toute installation.
